VC-1-DL
詳細

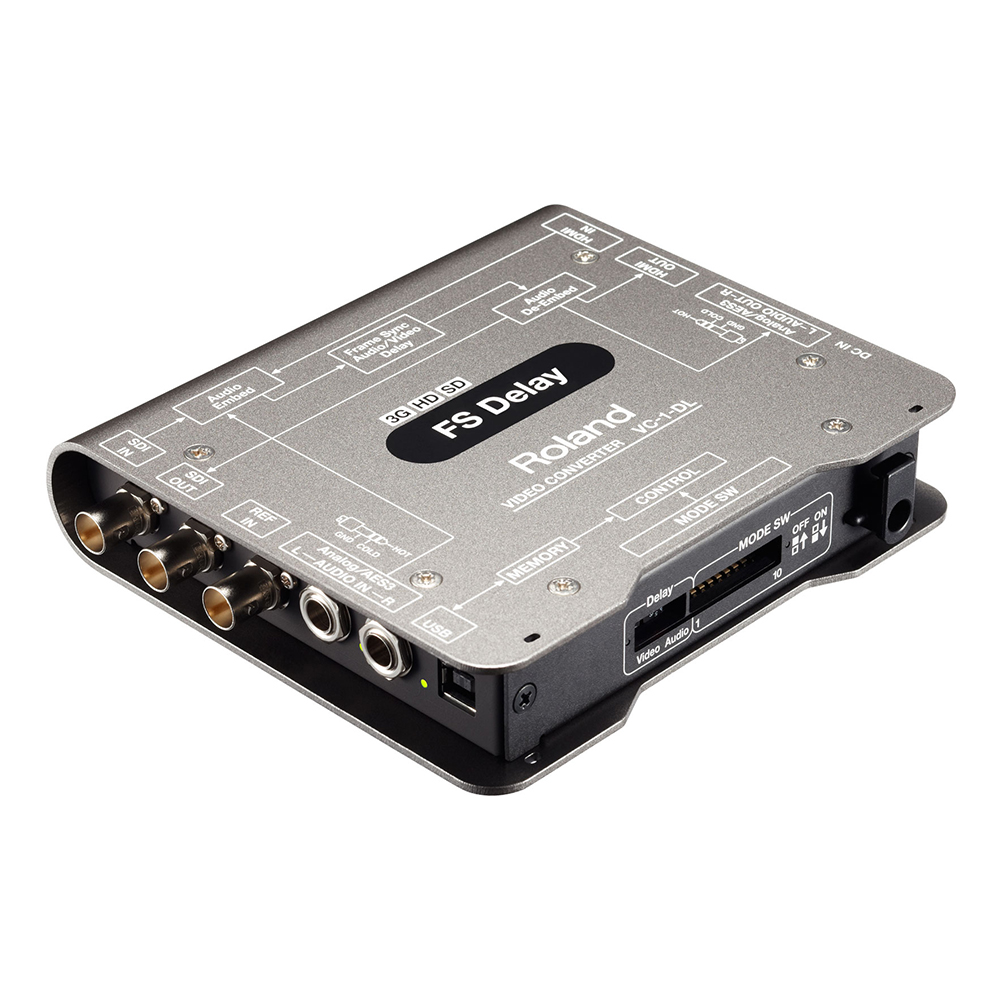

Roland VC‑1‑DLは、SDIとHDMIの双方向に対応しながら、遅延とフレームシンクロを最大4.5フレームまで調整可能な強力なコンバーターです。ライブ・放送現場で複数映像機器の同期を取る用途に最適で、HDCP対応や高品位音声処理も備えた多機能モデルです。
⚫︎主な機能
ロスレスかつ高品質な映像変換
音声・映像信号の精密な同期調整が可能
HDCP対応によりコンテンツ保護された映像も扱える
コンパクト設計で、様々な設置環境に対応可能
⚫︎対応信号
映像信号
SDI対応フォーマット：
3G-SDI (Level A/B)、HD-SDI、SD-SDI
HDMI対応フォーマット：
1080p、1080i、720p、480i、576i 等
HDCP対応：
HDMI入出力はHDCP対応（SDIはHDCP非対応）
音声信号
SDI：16チャンネルのエンベデッドオーディオ
HDMI：8チャンネルのエンベデッドオーディオ
アナログ音声入出力：
バランスTRS（L/R）各1ペア（+4 dBu、110–600Ω）
デジタル音声入出力：
AES/EBU準拠（TRS端子）

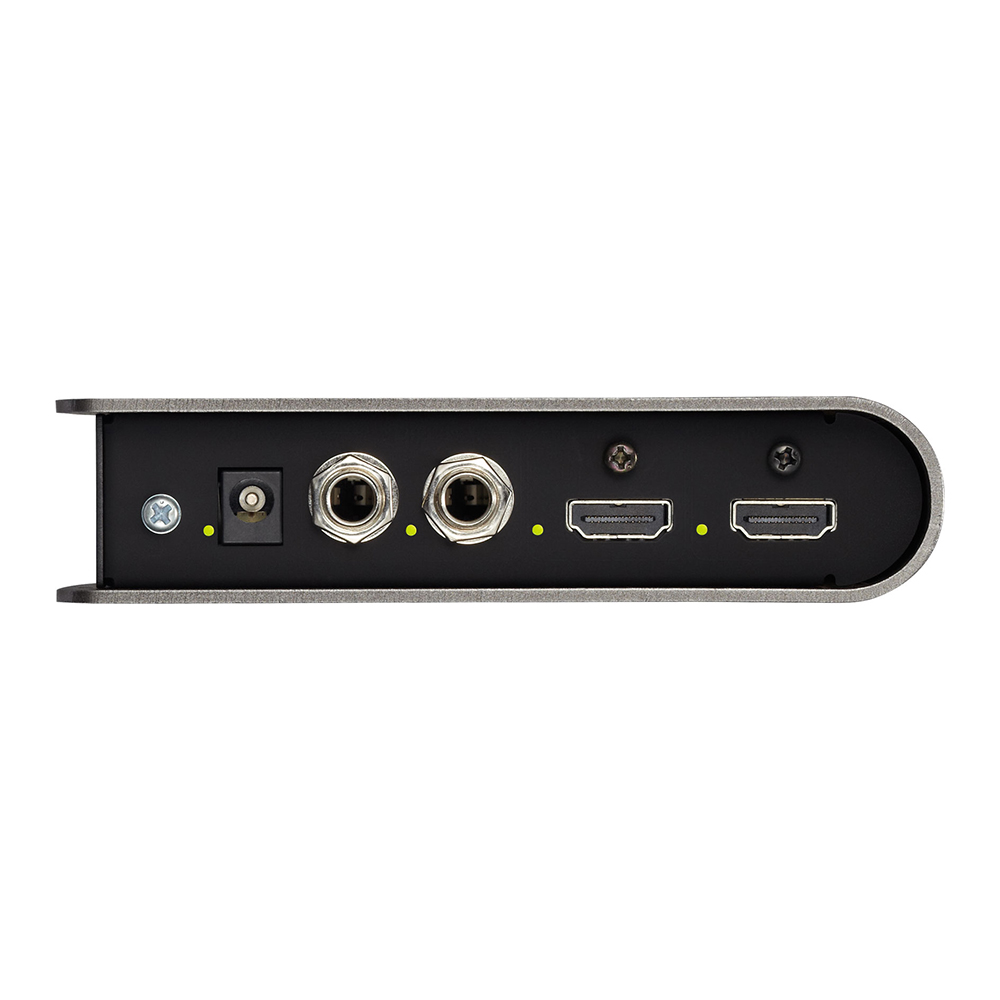

⚫︎接続端子
映像端子：
SDI（BNC端子）入出力 各1
HDMI Type A 入出力 各1
音声端子：
バランスTRS（アナログ）入出力 各1ペア
AES/EBUデジタル音声（TRS端子）入出力 各1
リファレンス入力端子：
BNC端子（Black Burst、Bi-level、Tri-level対応）
制御端子：
USB Type-B（専用ソフトVC-1 RCSでのPC制御用）

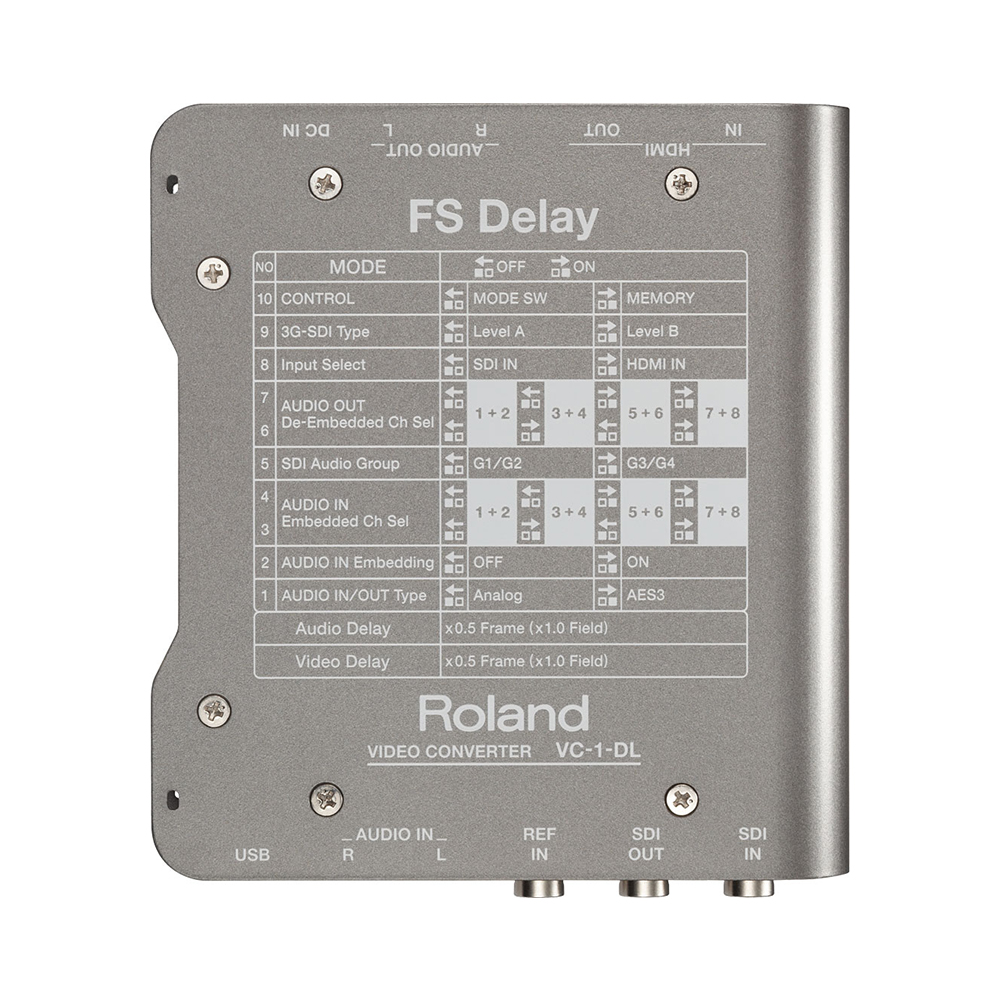

⚫︎機能詳細

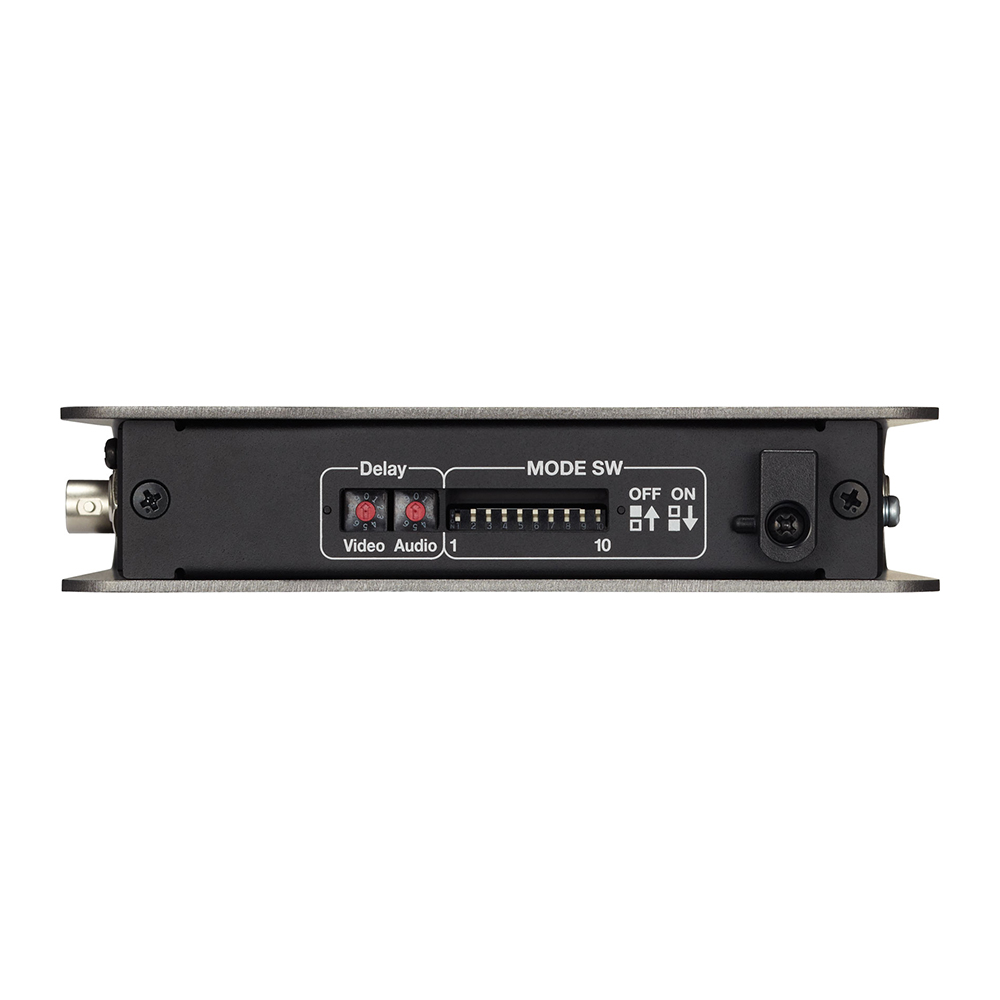

映像・音声の遅延調整機能：
最大4.5フレーム（9フィールド）まで、音声・映像を個別に調整可能
フレームシンクロナイザー内蔵：
入力映像信号の同期ずれやジッターを補正し、高品質な信号出力を実現
専用制御ソフトウェア：
PC用ソフトウェア「VC-1 RCS」で詳細な設定調整可能（Windows/Mac対応）
⚫︎電源・物理仕様
電源：DC 9V（消費電力：8W）
サイズ・重量：
寸法：幅150 mm × 奥行130 mm × 高さ30 mm
重量：約500g
対応フォーマット
内容物
本体 x1
ACアダプター x1
ACケーブル x1
取扱説明書 x1
