Mini Converter UpDownCross HD
詳細

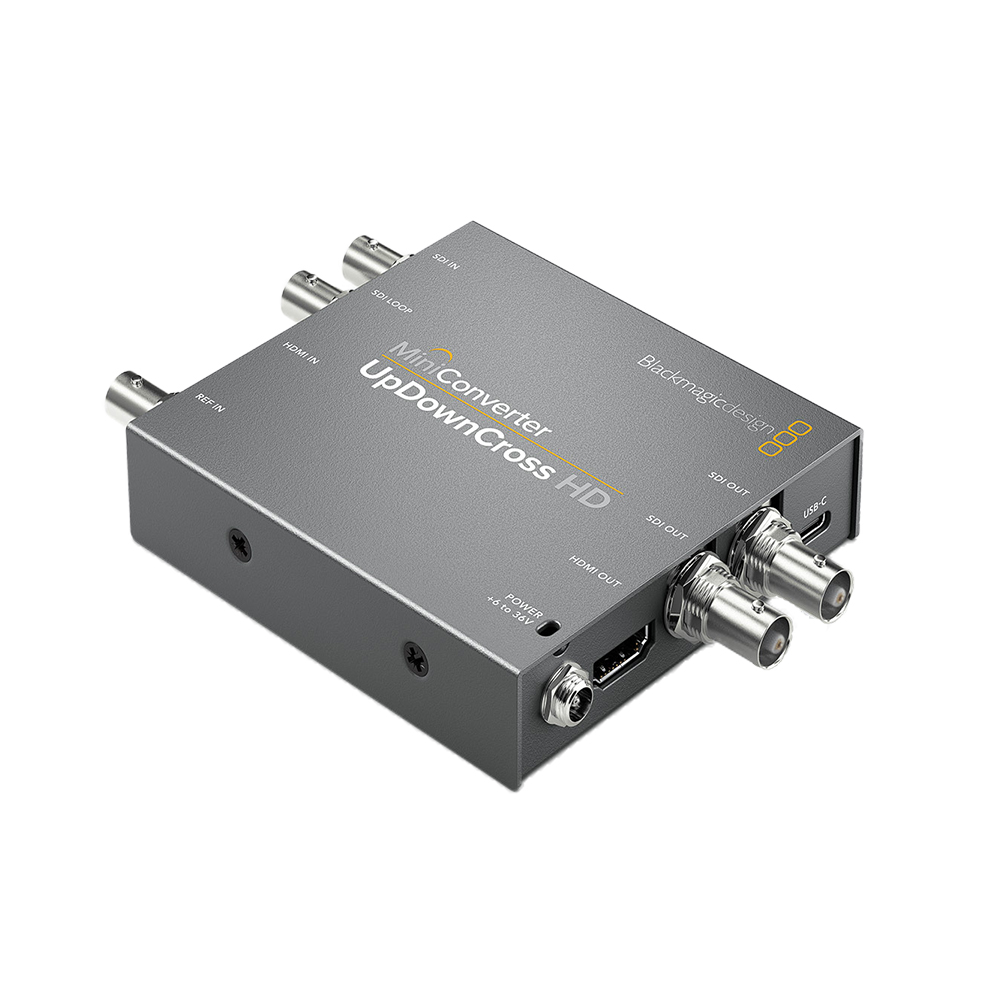

Blackmagic Design Mini Converter UpDownCross HD は、SD・HD間のあらゆるアップ/ダウン/クロスコンバージョンを可能にするプロ仕様の小型コンバーターです。Teranexクオリティの映像処理と、HDMIおよびSDI入出力の柔軟なルーティングを特徴としています。
⚫︎入出力端子構成
| 種類 | 端子数・仕様 | 備考 |
|---|---|---|
| SDI入力 | BNC ×1 | 3G/HD/SD自動切替 |
| SDIループ出力 | BNC ×1 | 入力信号をそのまま出力 |
| SDI出力 | BNC ×2 | メイン変換出力 |
| HDMI入力 | HDMI Type A ×1 | コンピュータ映像などに対応 |
| HDMI出力 | HDMI Type A ×1 | モニター出力用 |
| リファレンス入力 | BNC ×1 | Black Burst / Tri-Level |
| USB | Mini-USB | PC接続、設定・ファーム更新用 |
⚫︎対応フォーマット
SD映像
525i59.94、625i50
HD映像
720p 50/59.94/60
1080i 50/59.94/60
1080p 23.98〜60（PsF含む）
PCフォーマット（HDMI入力）
640×480 ～ 1920×1080までの多様な解像度に対応
SDI信号規格
SMPTE 259M、292M、296M、372M、424M、425M
⚫︎主な機能
映像フォーマットのアップ/ダウン/クロス変換（全方向）
Teranexクオリティのスケーリングアルゴリズム搭載
SDIリクロッキング対応（ジッター補正）
自動AV同期調整（音声ディレイ処理）
HDMI ↔ SDI 相互変換（双方向ではないが両系統装備）
外部リファレンス入力によるタイミング同期
タイムコード、クローズドキャプション対応

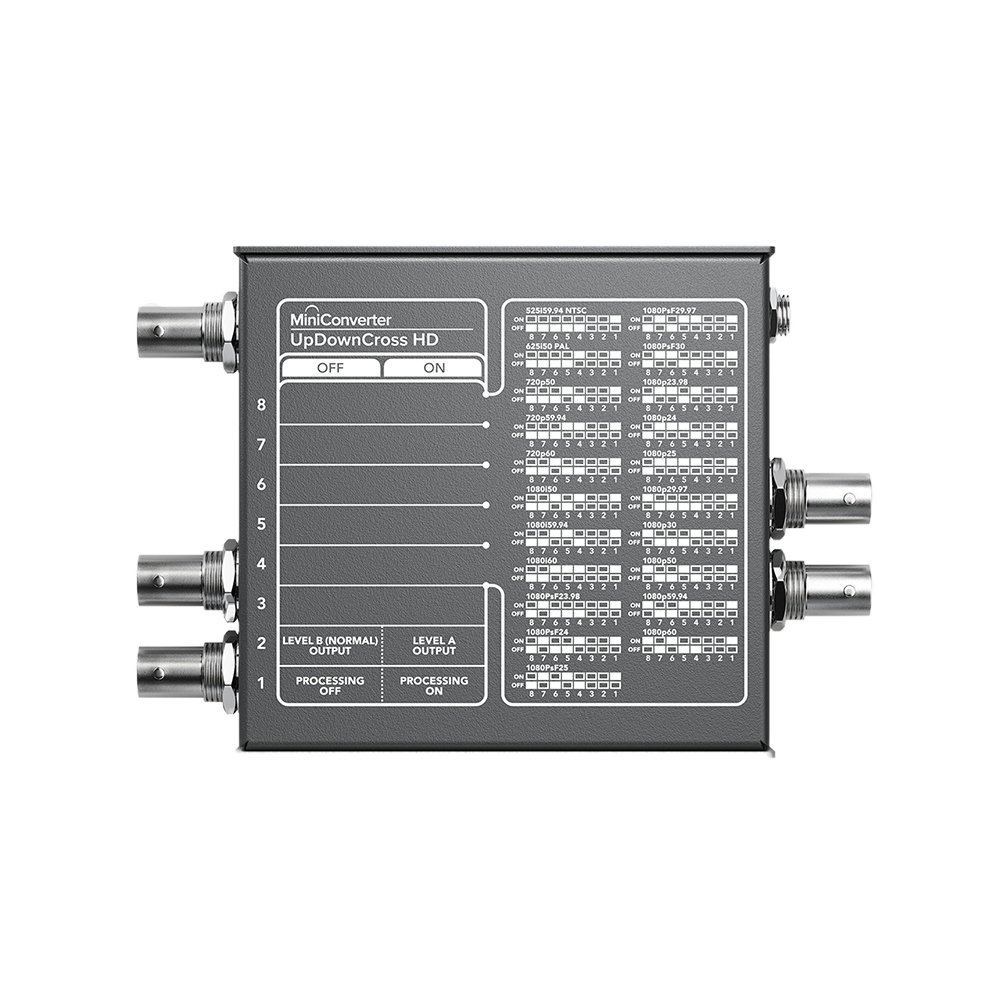

DIPスイッチまたはUSB経由ソフトウェアで設定
⚫︎電源・筐体仕様
電源：12V DC（6V〜36V対応、ロック式端子）
消費電力：約5W
筐体素材：堅牢なメタル筐体
サイズ：135×92×23 mm（換算）
重量：約250g
動作温度：0〜40℃
対応フォーマット
内容物
本体 x1
電源アダプター x1
マイナスドライバー[スイッチ切替用] x1
